Inspection subaquatique et contrôle d’épaisseur sous-marin

L’inspection subaquatique avec contrôle d’épaisseur sous-marin est une technique essentielle pour évaluer l’état des structures métalliques immergées. Elle permet de mesurer avec précision l’épaisseur restante des matériaux, de détecter la corrosion et d’anticiper les risques structurels.

SIDON Construction réalise ces inspections à l’aide de mesureurs ultrasoniques spécialisés, permettant d’obtenir des résultats fiables même en conditions de visibilité nulle.

Principe du contrôle d’épaisseur sous-marin

Le contrôle d’épaisseur sous-marin repose sur l’utilisation d’un appareil à ultrasons permettant de mesurer l’épaisseur d’un matériau sans démontage.

Cette technique permet :

• d’évaluer l’état des structures métalliques

• de détecter la corrosion interne et externe

• de mesurer l’épaisseur résiduelle

• de planifier les opérations de maintenance

Les mesures sont réalisées directement sous l’eau par des plongeurs professionnels.

Équipements utilisés : Cygnus DIVE Mk2 et Mk3

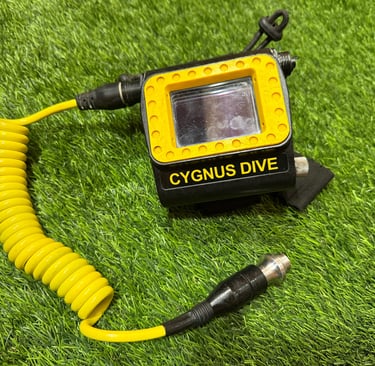

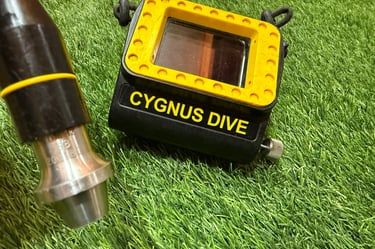

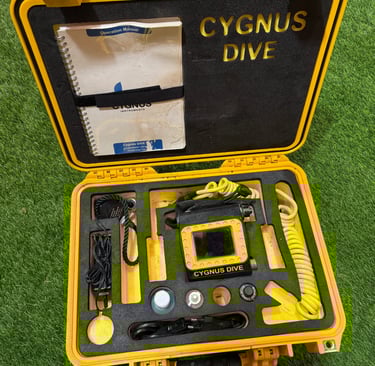

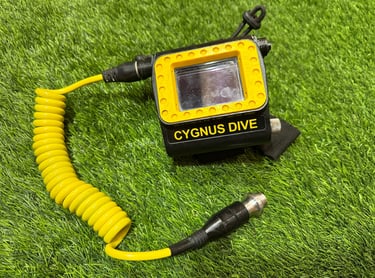

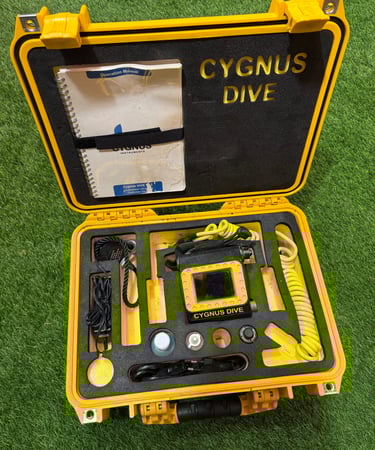

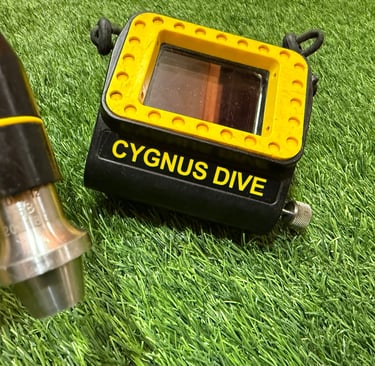

SIDON Construction utilise les mesureurs d’épaisseur ultrasonique Cygnus DIVE Mk2 et Mk3, spécialement conçus pour les inspections subaquatiques.

Ces appareils offrent :

• une utilisation au poignet (mains libres)

• une excellente lisibilité même en faible visibilité

• une navigation simple et intuitive

• une robustesse adaptée aux environnements subaquatiques

Le modèle Mk3 permet notamment une meilleure gestion des données et un enregistrement avancé des mesures, facilitant l’exploitation des résultats.

Technologie de mesure ultrasonique

Les appareils Cygnus utilisent plusieurs modes de mesure :

• Multiple-Echo : mesure à travers revêtement jusqu’à 20 mm

• Echo-Echo : adapté aux matériaux corrodés

• Single-Echo : utilisé sur structures très dégradées

Ces technologies permettent d’obtenir des mesures précises sans préparation lourde des surfaces.

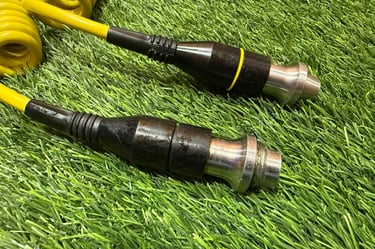

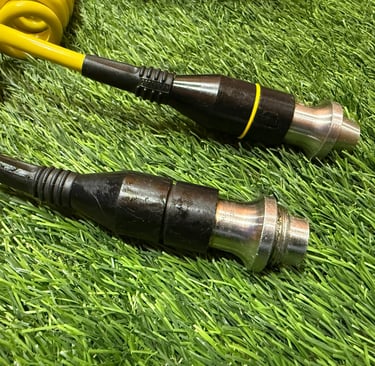

Types de sondes utilisées

Sonde S2C – 2.25 MHz (bande rouge)

Sonde standard utilisée pour la majorité des inspections.

• adaptée aux structures peu ou moyennement corrodées

• bonne pénétration dans le matériau

• idéale pour les mesures générales

Sonde T5B – 5 MHz (bande jaune)

Sonde spécialisée pour les zones fortement dégradées.

• adaptée aux aciers fortement corrodés

• efficace sur surfaces piquées (pitting)

• utilisée sur chaînes d’ancrage et structures dégradées

Différence entre les sondes S2C et T5B

La différence entre ces deux sondes repose principalement sur leur fréquence et leur capacité à mesurer des matériaux dégradés.

• S2C (2.25 MHz)
  → meilleure pénétration
  → adaptée aux inspections standards

• T5B (5 MHz)
  → meilleure précision
  → idéale pour corrosion avancée

L’utilisation combinée des deux sondes permet d’adapter le contrôle à tous les niveaux de dégradation.

Applications du contrôle d’épaisseur subaquatique

Ces inspections sont réalisées sur :

• piles de pont

• quais et ouvrages portuaires

• pipelines et réseaux

• structures industrielles

• barrages et écluses

Elles permettent d’anticiper les défaillances et de sécuriser les infrastructures.

Fiabilité et précision des mesures

Les mesures ultrasoniques offrent une précision élevée, permettant d’obtenir des résultats fiables pour l’analyse de l’état des structures.

Les équipements utilisés sont calibrés et vérifiés régulièrement afin de garantir :

• la précision des mesures

• la reproductibilité des résultats

• la conformité aux exigences techniques

Rapport et exploitation des données

Les mesures sont enregistrées et analysées afin de produire :

• un rapport d’inspection détaillé

• une cartographie des épaisseurs

• des recommandations techniques

• un suivi dans le temps

Avantages du contrôle ultrasonique sous-marin

• méthode non destructive (CND)

• mesure sans démontage

• précision élevée

• rapide à mettre en œuvre

• adaptée aux milieux difficiles

Intervention par plongeurs professionnels

Les inspections sont réalisées par des scaphandriers professionnels formés aux techniques de contrôle ultrasonique.

Les interventions sont adaptées aux contraintes :

• visibilité nulle

• courant

• accès difficile

• milieux industriels

Demande d’intervention

Vous souhaitez réaliser une inspection subaquatique avec contrôle d’épaisseur sous-marin ?

SIDON Construction vous accompagne pour le diagnostic et l’analyse de vos structures immergées.

Contactez-nous pour une intervention adaptée à votre projet.
